Con tornillería vista TV | Panel de fachada

COM 30 TV LISO / PERFILADO
COM 30 TV LISO / PERFILADO

Panel aislante metálico de doble cara con núcleo de Poliuretano-PUR o Polisociarunato-PIR, apto para fachadas, tabiques y techos. Los elementos de sujeción  permanecen visibles entre paneles consecutivos

DESCRIPCIÓN Y FICHA TÉCNICA

Ancho : 1000 milímetros

Espesor en Aislamiento (S): 30-40-50-60-80-100 milímetros

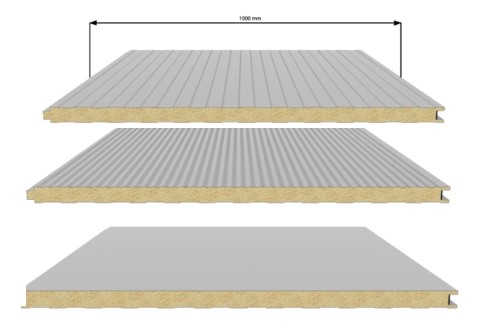

Soporte Exterior: lámina metálico ligeramente perfilado: Microacanalado (MINNESOTA), acanalado (N), Derecho (L) Soporte interior: placa metal ligeramente perfilado: MicroVinbed (MN), Acanalado (N), Liso (L)

Caras Metálico:

Acero Galvanizado en caliente de alta  resistencia y  durabilidad con revestimiento Pre pintado a través de un proceso continuo.

Calidad: S250GD, S280GD, otros – bajo Consulta Espesores: desde 0,30 mm hasta 0,60 mm

Color/RAL: bajo Consulta

Revestimiento: Estándar – poliéster 25 µm     Especiales: PVDF-35 µm ; HDX 55 µm

Protección desde el Superficie Pintado:

Hacia las caras metálicas son fabricadas  con una  película de protección autoadhesiva en las chapas exteriores e interior para evitar daños a la capa de revestimiento. Una vez montado/aplicado el panel se debe retirar la película protectora, no debe permanecer más de 60 días y no debe exponerse a la luz solar directa.

Centro:

Centro constituido por espuma rígido en poliuretano con las siguientes características: Tracción ≥ 0,11 MPa

Compresión ≥ 0,08 MPa ( El 10% deformación )

Flexión ≥ 0,09 Mpa

Densidad : 40 kilogramos/ m3 ± 10%

Coeficiente en transmisión térmico: 0.023

Reacción W/mK al fuego:

PIR – B-s2,d0 PUR: C- s3,d0

Transmisión térmica U:

Espesor de panel (S) (mm) Coeficiente transmisión térmica U

Ud. [W/m²K]

 Coeficiente Resistencia térmica R

R [m²K/W]

 Peso Panel (0,35/0,3)

( kg/m²)
30 0,79 1.27 5.80
40 0,59 1,69 6.20
50 0,47 2.13 6.60
60 0,39 2.56 7.00
80 0,29 3.45 7.80
100 0,22 4.55 8.60



Tolerancias Dimensional (en acuerdo con adjunto D desde el ES 14509):

Espesor Panel: Nominal ± dos mm

Ancho del panel: Nominal ± 2 mm

Longitud Panel: Si ≤ 3000 mm, Nominal ± 5 milímetros; Si ≥ 3000 mm, Nominal ± 10 milímetros

Uniones y Fijación:

El  panel es equipado con juntas ,insertadas durante la producción, de forma que garantiza la estanqueidad del panel así como la reducción de pérdidas térmicas.

El elemento de fijación del panel a la estructura debe seleccionarse en función del tipo de soporte. la cantidad y posición de los elementos debe garantizar la resistencia a las cargas dinámicas que puedan existir en la presión. La fuerza en  agarre debería garantizar la correcta fijación del panel sin dañarlo.

Esquema Estático:

Mesas en Cálculo directo :

Lámina Soporte Acero 0,35/0,3                                                                                 Simple





Espesor (mm)







Cargar

       Cargar Igualmente Repartido – KN/ m2

(Flecha máx. 1/100L)


          Ellos vano l (metro)
1.00 1.25 1,50 1,75 2.00 2.25 2.50 2,75 3.00 3.25 3.50 3.75 4.00
30 → 2.24 1.43 1.00 0,73 0,56 0,44 0,36 0,30
← 2.42 1,55 1.07 0,79 0,60 0,48 0,39 0,32
40 → 2,80 1,79 1.24 0,91 0,70 0,55 0,45 0,37 0,31
← 3.02 1,93 1.34 0,99 0,76 0,60 0,48 0,40 0,34 0,29
50 → 2,96 1,89 1.32 0,97 0,74 0,58 0,47 0,39 0,33
← 3.39 2.17 1.51 1.11 0,85 0,67 0,54 0,45 0,38 0,32
60 → 3.70 2.37 1,64 1.21 0,93 0,73 0,59 0,49 0,41 0,35 0,30
← 4.24 2.71 1,88 1.38 1.06 0,84 0,68 0,56 0,47 0,40 0,35 0,30
80 → 4.64 2,97 2.06 1,52 1.16 0,92 0,74 0,61 0,52 0,44 0,38 0,33 0,29
← 5.02 3.22 2.23 1,64 1.26 0,99 0,80 0,66 0,56 0,48 0,41 0,36 0,31
100 → 5.80 3.71 2.58 1,89 1,45 1.15 0,93 0,77 0,64 0,55 0,47 0,41 0,36
← 6.28 4.02 2,79 2.05 1,57 1.24 1.00 0,83 0,70 0,59 0,51 0,45 0,39







→ Presión Interior  ← Presión Condición exterior                                                        en Apoyo Múltiple









Espesor (mm)









Cargar

       Cargar Igualmente Repartido – KN/ m2

(Flecha máx. 1/100L)


          Ellos van l (metro)
1.00 1.25 1,50 1,75 2.00 2.25 2.50 2,75 3.00 3.25 3.50 3.75 4.00
30 → 5.17 3.31 2.30 1,69 1.29 1.02 0,83 0,68 0,57 0,49 0,42 0,37
← 5.78 3.70 2.57 1,89 1,45 1.14 0,93 0,76 0,64 0,55 0,47 0,41 0,36
40 → 6.46 4.13 2,87 2.11 1.61 1.28 1.03 0,85 0,72 0,61 0,53 0,46 0,40
← 7.23 4.63 3.21 2.36 1.81 1.43 1.16 0,96 0,80 0,68 0,59 0,51 0,45
50 → 6.83 4.37 3.03 2.23 1.71 1.35 1.09 0,90 0,76 0,65 0,56 0,49 0,43
← 8.12 5.20 3.61 2,65 2.03 1,60 1.30 1.07 0,90 0,77 0,66 0,58 0,51
60 → 8.53 5.46 3.79 2,79 2.13 1,69 1.37 1.13 0,95 0,81 0,70 0,61 0,53
← 10.15 6.50 4.51 3.31 2.54 2.00 1,62 1.34 1.13 0,96 0,83 0,72 0,63
80 → 10.70 6,85 4.76 3.49 2,68 2.11 1.71 1.42 1.19 1.01 0,87 0,76 0,67
← 12.03 7.70 5.34 3.93 3.01 2.38 1,92 1,59 1.34 1.14 0,98 0,86 0,75
100 → 13.38 8.56 5.95 4.37 3.34 2.64 2.14 1,77 1,49 1.27 1.09 0,95 0,84
← 15.03 9.62 6.68 4.91 3.76 2,97 2.41 1,99 1,67 1.42 1.23 1.07 0,94
